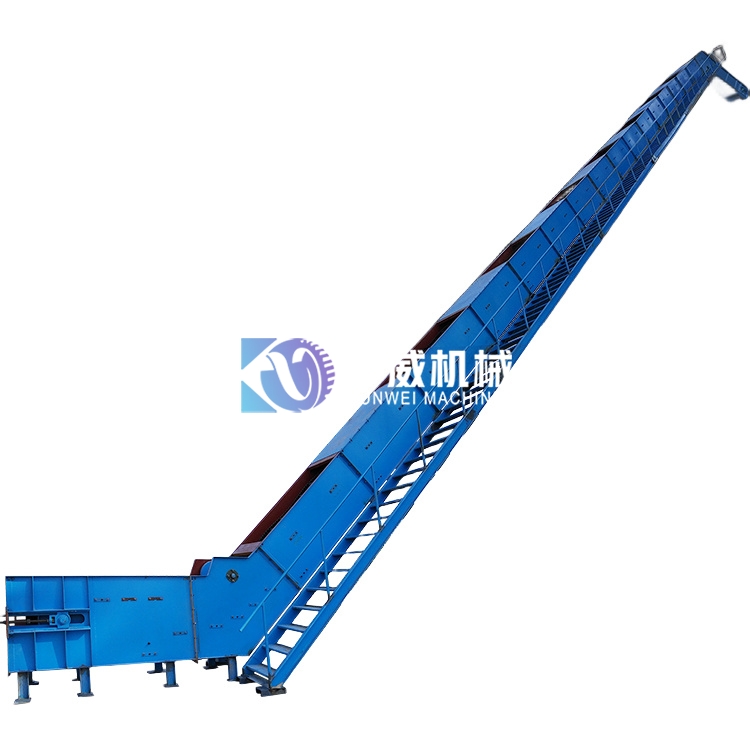

大倾角皮带输送机

大倾角皮带输送机可用于煤炭、焦炭、砂石、骨料、沙子、碎玻璃、沥青原料、石子、化肥、石灰等散装物料,在工作环境湿度为-15℃至+40℃的范围内输送堆积比重为0.7-3.0t/m3的各种散状物料。

在线咨询 全国热线
0373-5128111
产品简介

大倾角皮带输送机产品简介:

大倾角皮带输送机具有通用带式输送机结构简单,运行可靠,维修方便等优点,并具有大倾角输送、结构紧凑、占地少等特点,因而是大倾角输送和垂直提升物料的理想设备。

       大倾角皮带输送机输送物料的时候,倾斜角度大于30°以上也不会造成物料下滑或撒料,是物料大角度输送时,选择的输送设备之一,大倾角皮带输送机的输送带结构是在平形橡胶输送带的两侧加上可伸缩的波纹状立式的“裙边(挡边)”,在裙边的中间的输送带上加有一定强度和弹性的横隔板组成匣形斗,使物料在匣形斗能够连续不断的进行输送。

大倾角皮带输送机

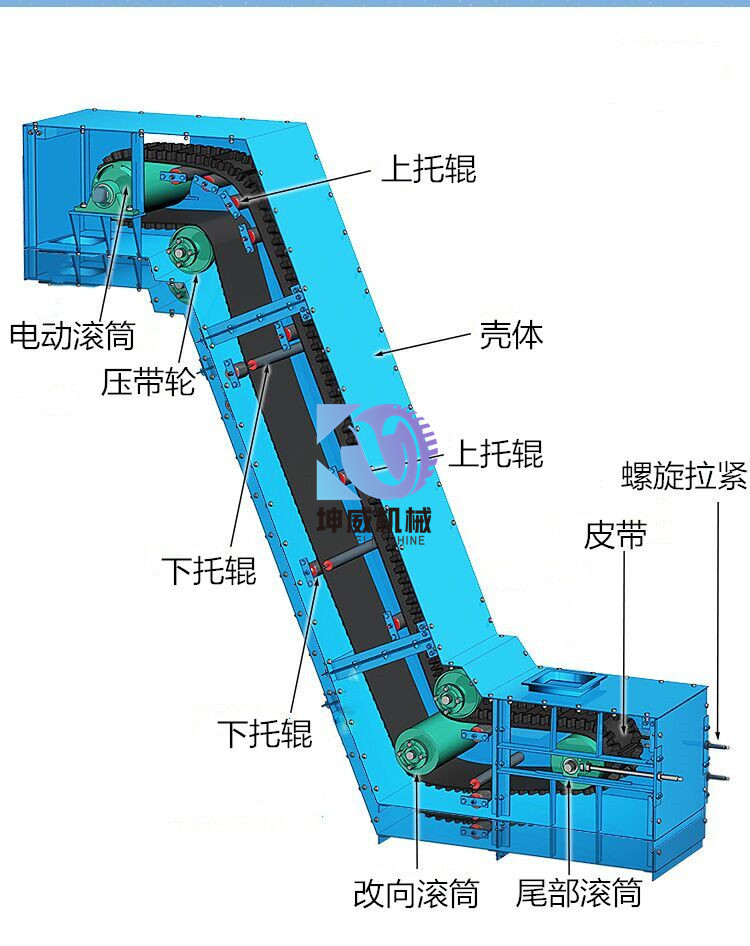

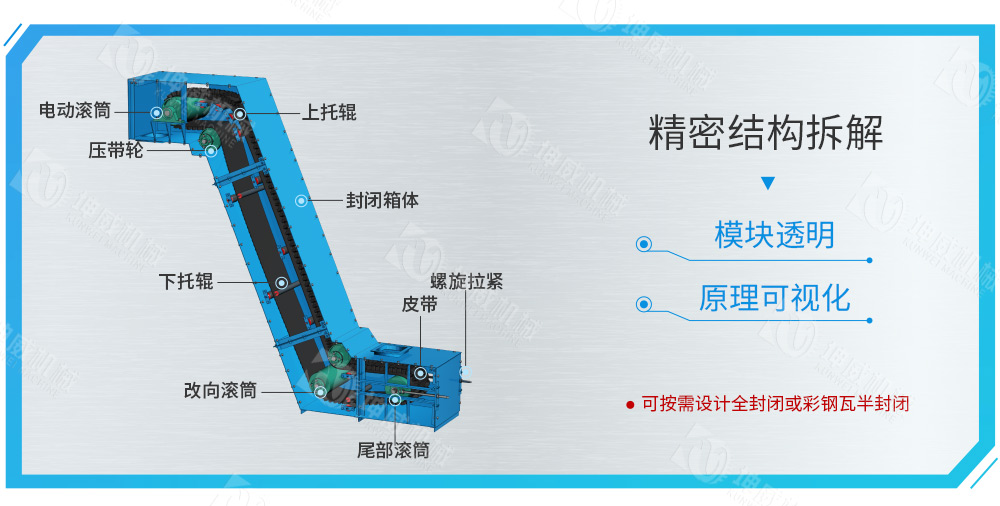

大倾角皮带输送机组成结构:

1、波状挡边输送带:在输送机中起曳引和承载作用。波状挡边、横隔板和基带形成了输送物料的"闸"形容器,从而实现大倾角输送。
2、驱动装置:是输送机中的动力部分。Y系列电动机,ZJ型轴装式减速器,楔块式逆止器组成。
3、传动滚筒:是动力传递的主要部件,输送带借其与传动滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分,胶面滚筒是为了增加滚筒和输送带之间的附着力。
4、改向滚筒:用于改变输送带的运行方向。改向滚筒用于输送带下表面(非承载面)。
5、压带轮:用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)。
6、托辊:托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平型托辊两种型式。
7、托带辊:托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段用于使输送带改向。托带辊采用悬臂支承。
8、立辊:立辊用于限制输送带跑偏,并安装在上、下过度段机架上。每个过滤段机架上设有4个,上、下分各两个。
9、拍打轮清料装置:用于拍打输送带背面,震落粘在输送带上的物料。
10、拉紧装置:它的作用有:1.使输送带具有足够的张力,保证输送带和传动滚筒间不打滑。2.限制输送带在各支承间的垂度,使输送机正常运转。本系列采用螺旋拉紧装置。
11、机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等:在输送机中分别起支承、防尘和导料作用。本系列中间架支腿有低式、中式和高式三种。下水平段和倾斜只配用低式中间架支腿,而上下水平段根据不同的头架(低式、中式和高式头架)分别配用不同的中间架支腿(低式、中式和高式中间架支腿) 。

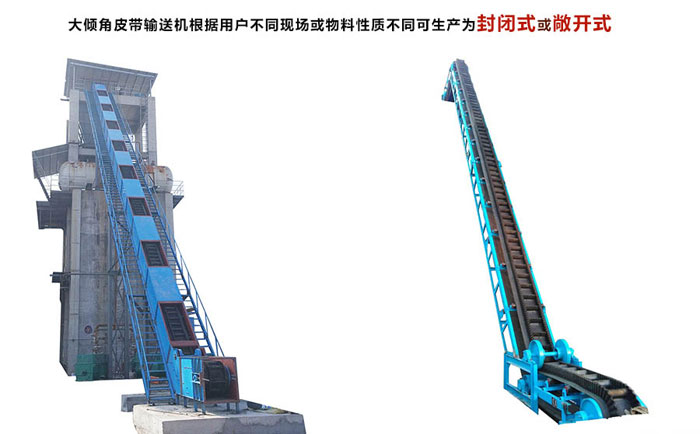

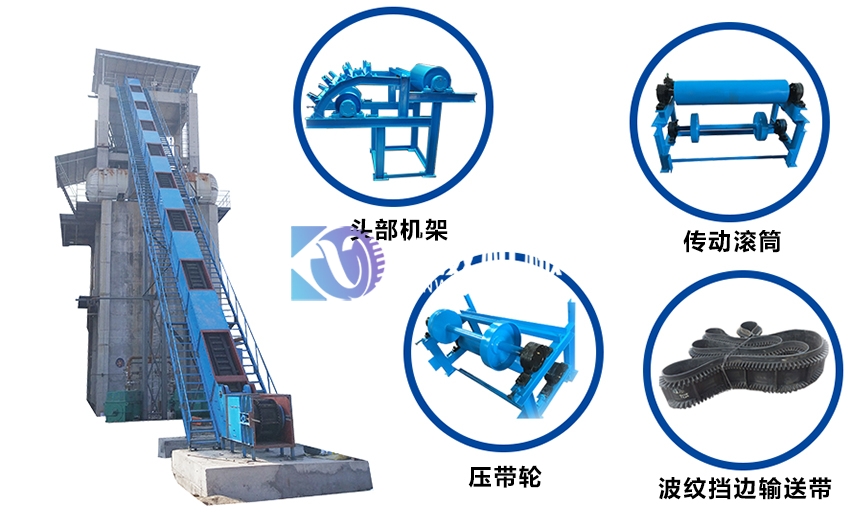

大倾角皮带输送机产品细节:4

大倾角皮带输送机适用范围:

 河南坤威机械在所制造的皮带输送机中,最拿手的输送设备就是大倾角皮带输送机,在全国各地的多个行业中都有河南坤威机械生产的大倾角皮带输送机,大倾角皮带输送机可以大角度输送甚至垂直输送,具有输送量大,占地面积小,维护简单等特点,因而被广泛用于煤炭、建材、建筑、冶金、电力、化工和轻工等行业。

3

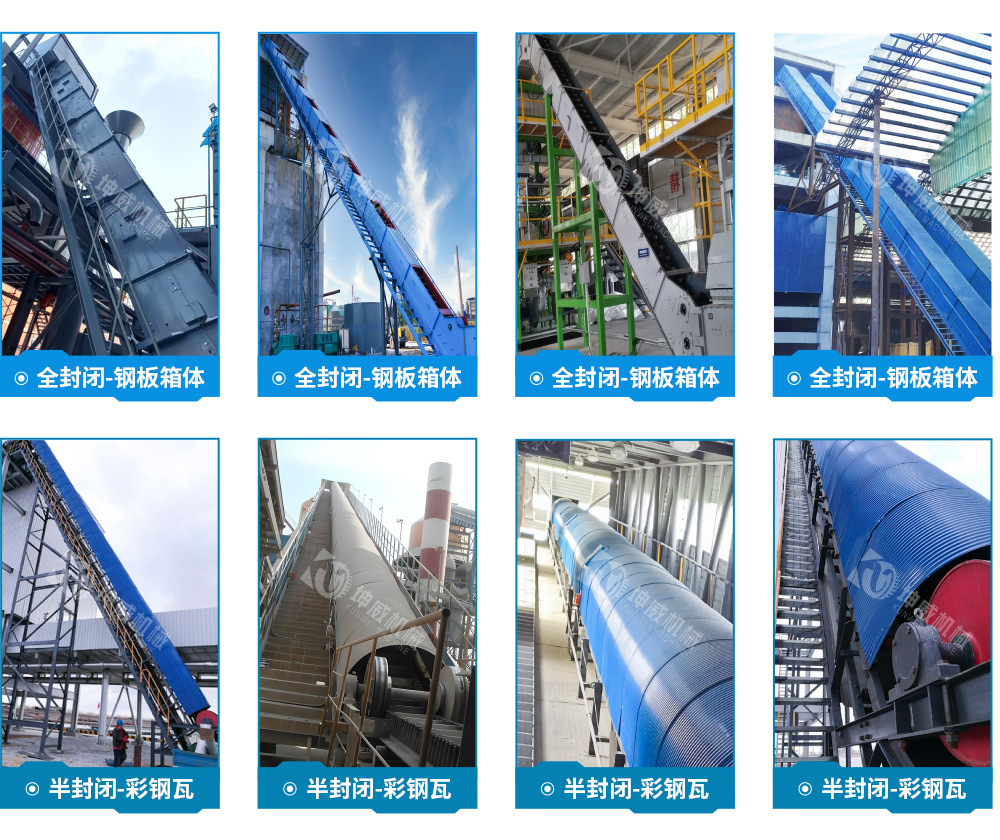

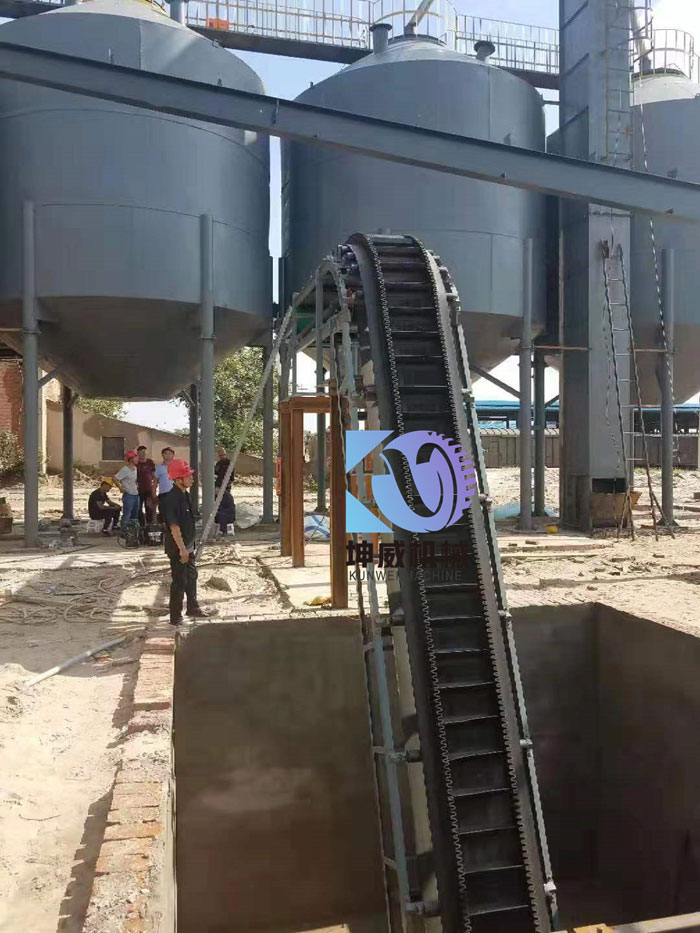

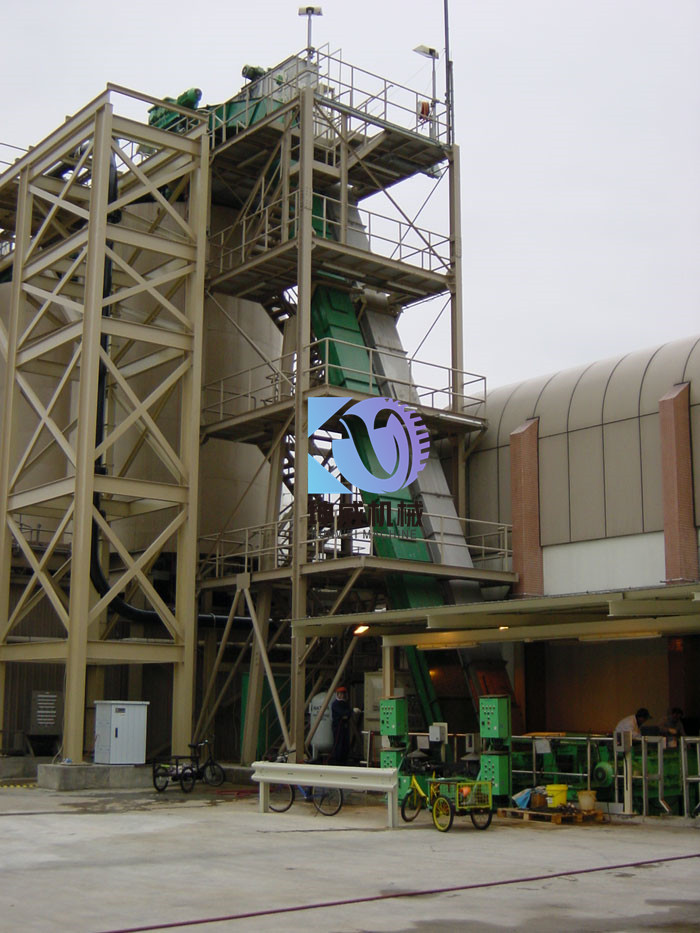

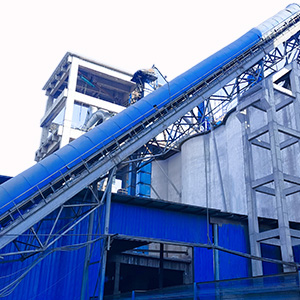

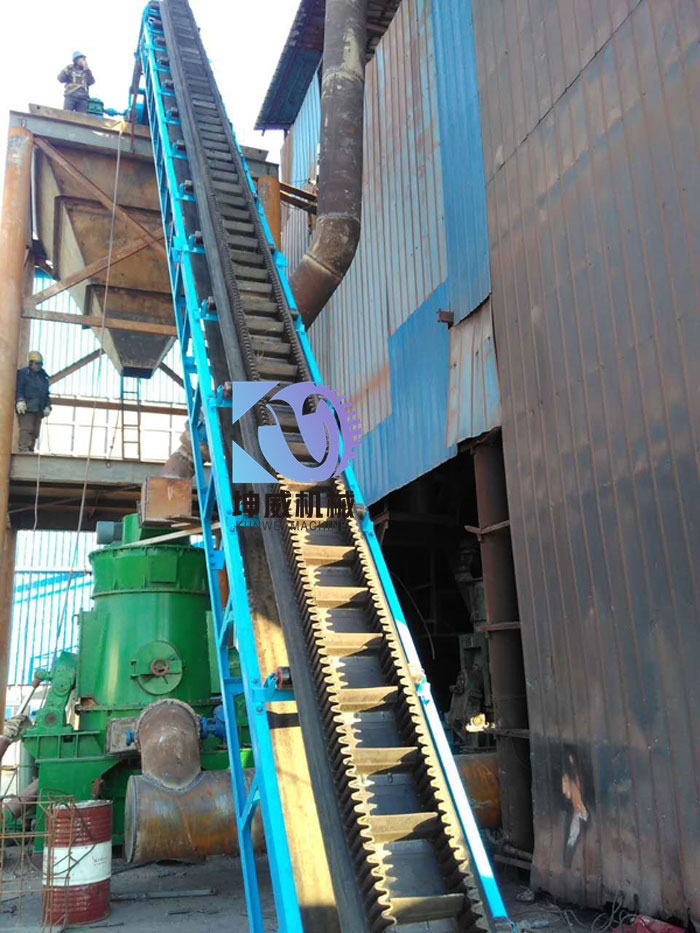

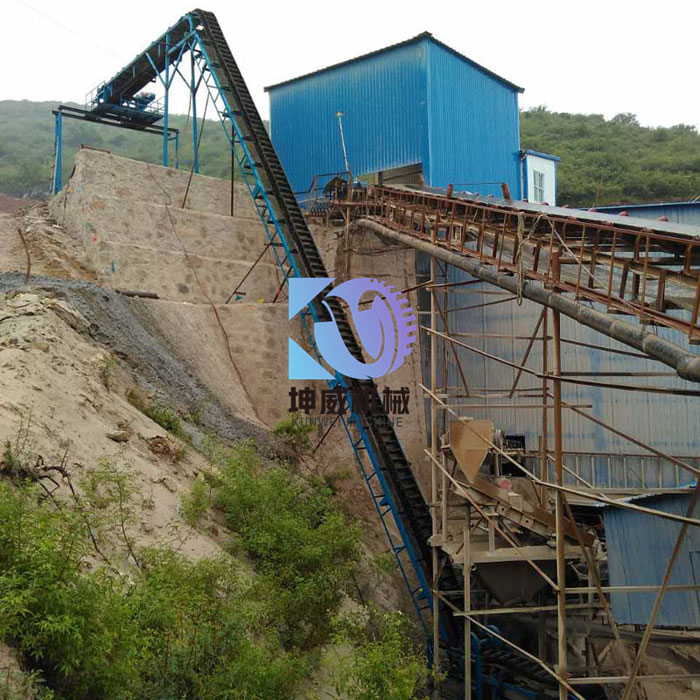

大倾角皮带输送机现场案例:







大倾角皮带输送机订货须知:
        定货时需注明:带速、带宽、输送距离、输送量、倾斜角度、物料特性、工作环境、堆积角度等技术参数。

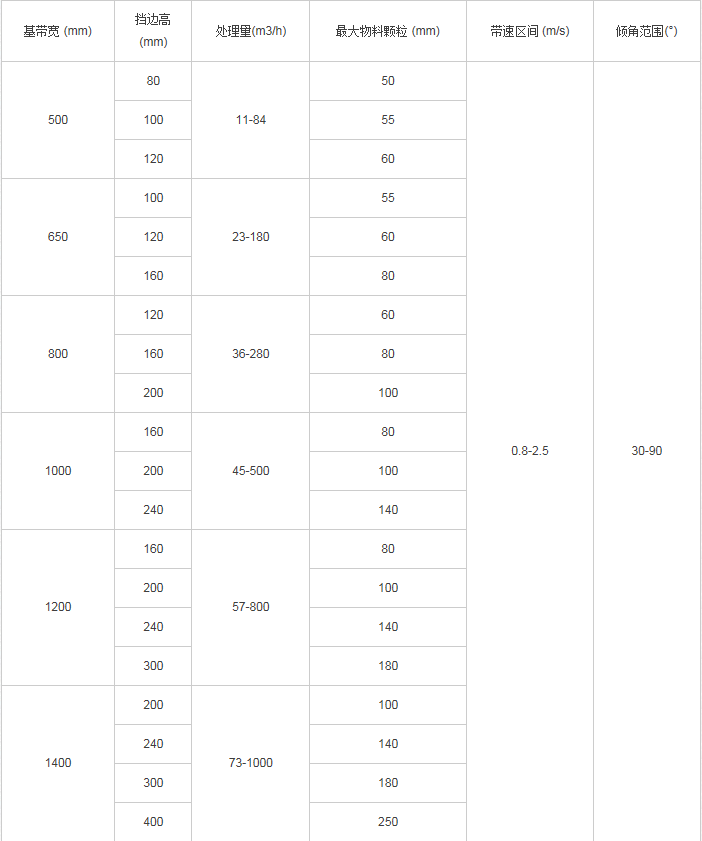

产品 · 参数
