TD75型通用固定带式输送机

TD75型带式输送机是目前国内统一设计的通用型系列产品，其主要参数及性能均符合ISO国际标准，由单机或多机组成输送系统来输送物料。可输送密度为500～2500Kg/m3的各种散装物料及成件物品。

在线咨询全国热线
18836269550

公司优势
设备图片
技术参数

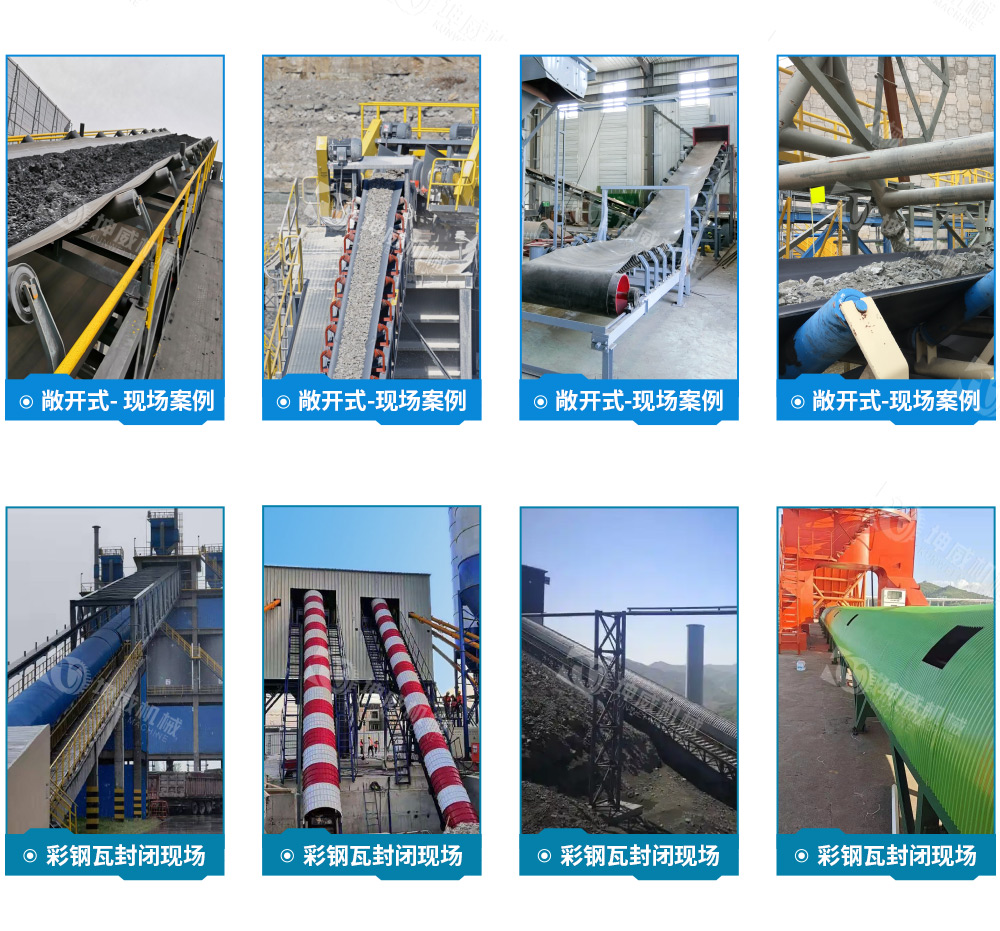

客户案例
获取报价

坤威机械经理帮您定制方案

公司优势

特点

产品型号齐全

皮带机主要分为大倾角/爬坡皮带输送机、封闭式皮带机、长距离皮带机、可逆配仓皮带机、卸料小车等。
产品发货及时

由于我司设备均为定制设备，发货周期按照合同约定期限，按时发货。
输送物料多样

坤威机械生产的输送机设备可用于多种粉料、颗粒料、块状物料或袋装物料输送，需根据实际情况进行定制。
售后服务有保障

常规设备售后质保为期12个月终身提供技术指导！我司设有专门的售后服务团队，为客户解决多种技术问题。

一、TD75型皮带输送机产品简介：
TD75型带式输送机是目前国内统一设计的通用型系列产品，其主要参数及性能均符合ISO国际标准，由单机或多机组成输送系统来输送物料。可输送密度为500～2500Kg/m3的各种散装物料及成件物品。
TD75型带式输送机是一般用途的带式输送机，输送堆积比重为5~25吨/米的各种块状，粒状等散状物料，也可用来输送成件物品。
TD75型带式输送机的带宽有六种: 500、 650、800、1000、1200 、1400和1600毫米。
TD75型带式输送机所选用的输送带有普通橡胶带和钢丝绳芯带两种。适用工作环境温度在-15C~ +40C之间，输送具有酸性、碱性、油类物质和有机溶剂等部分的物料时，需采用耐油，耐酸碱的输送带。可用于水平或倾斜输送，详细计算需另行考虑。

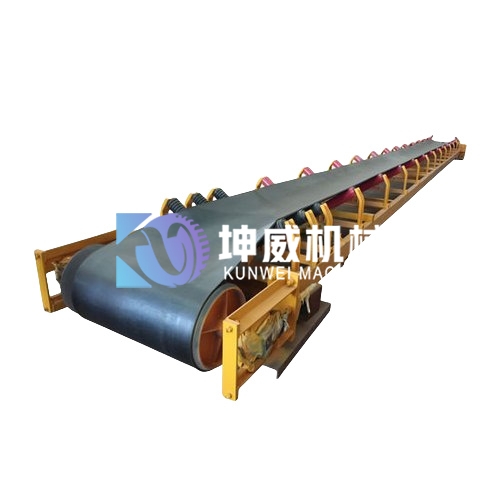

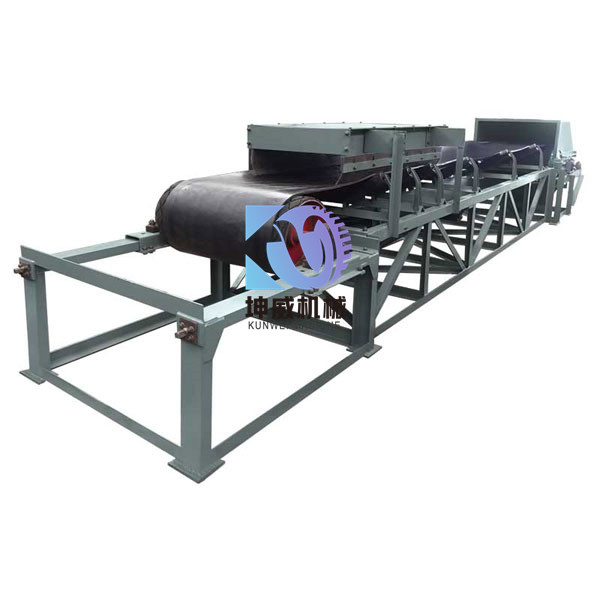

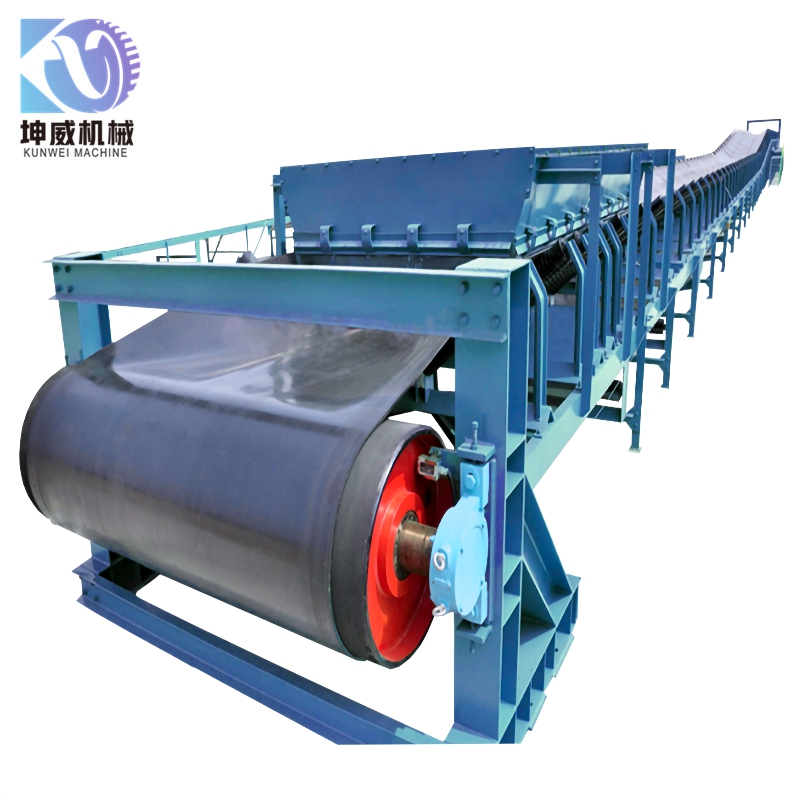

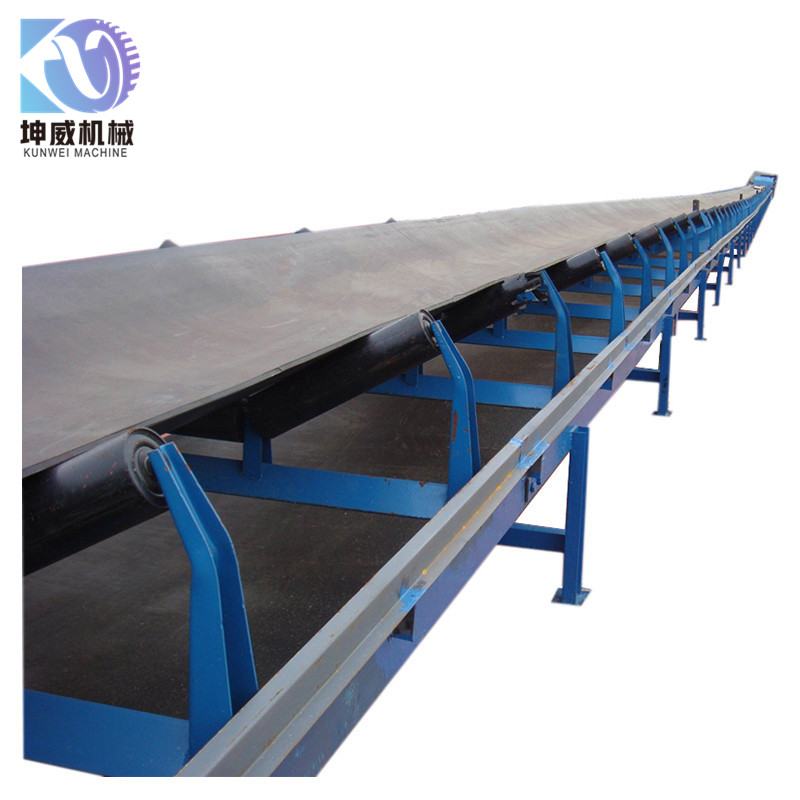

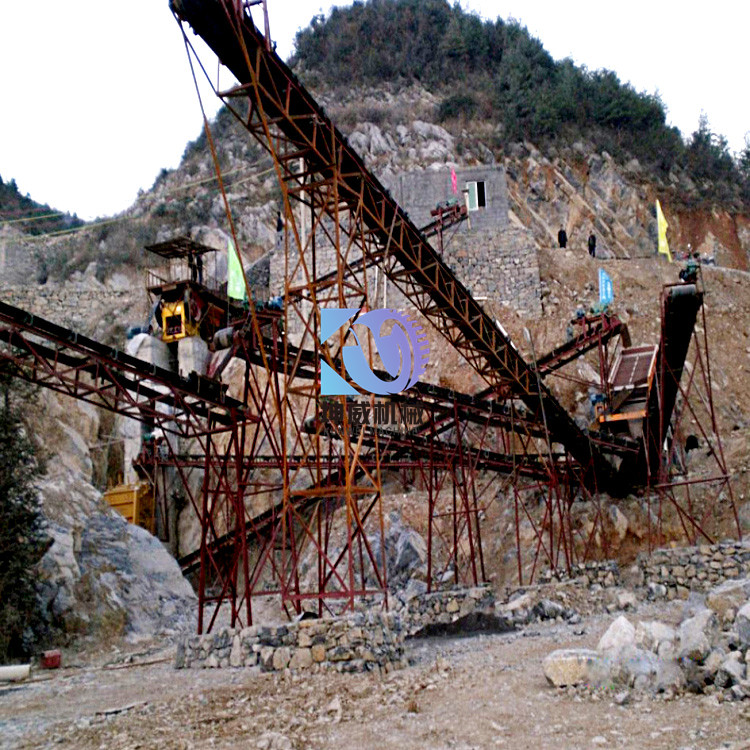

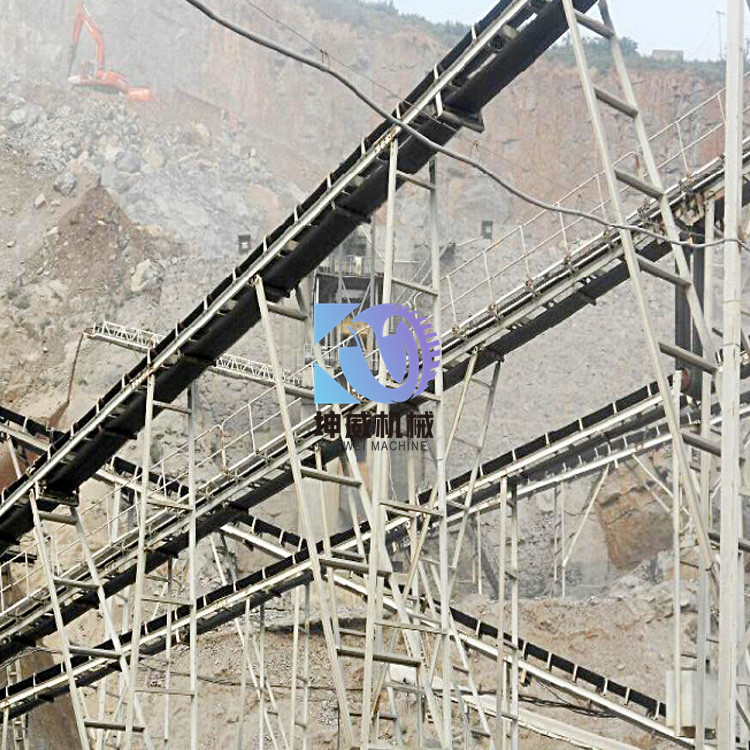

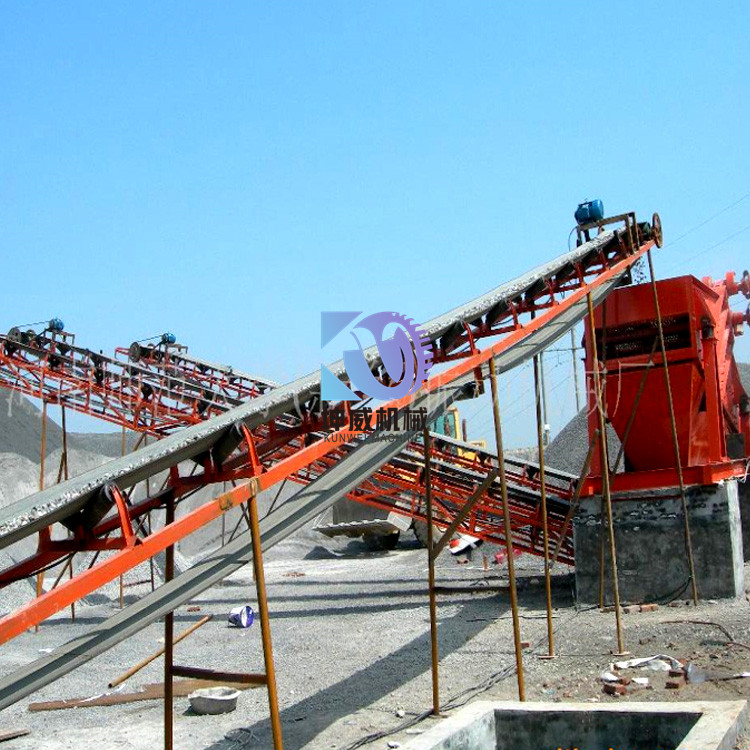

TD75型带式输送机

二、TD75型皮带输送机优点：

皮带式输送机具有输送量大、结构简单、维修方便、部件标准化等优点，根据输送工艺要求，可单台输送，也可多台组成或与其它输送设备组成水平或倾斜的输送系统，以满足不同布置型式的作业线需要,适用于输送堆积密度小于1.67/吨/立方米，易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料，如煤、碎石、矿石、水泥等。被送物料温度小于60℃。其机长及装配形式可根据用户要求确定。

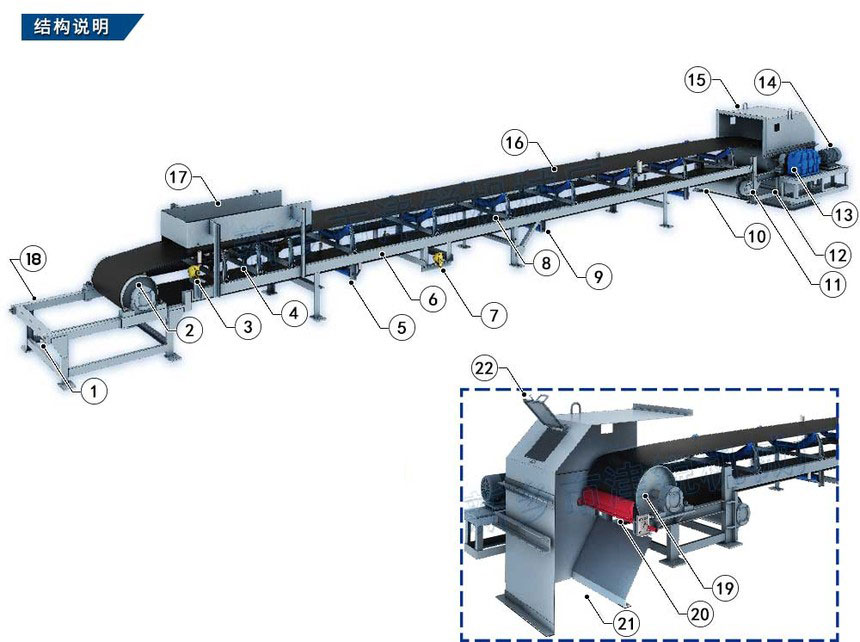

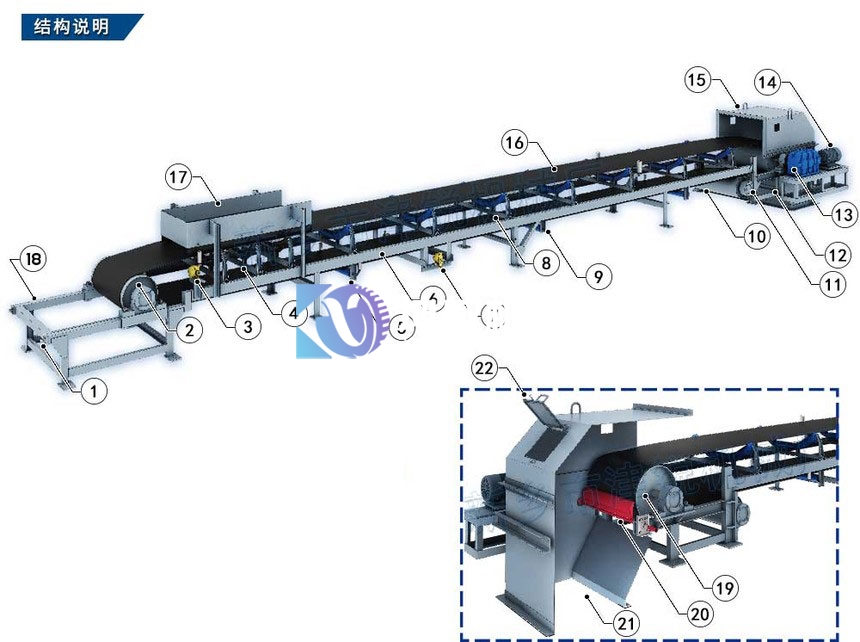

三、TD75型皮带输送机结构说明：

1、螺旋拉紧装置
2、改向滚筒
3、防跑偏开关
4、槽型缓冲托辊
5、下平调心托辊
6、中间架
7、双向拉绳开关
8、槽型托辊
9、下托辊
10、改向滚筒
11、轴承座
12、头架
13、齿轮变速箱
14、驱动电机
15、头罩
16、输送带
17、导料槽
18、尾架
19、驱动滚筒
20、弹簧清扫器
21、出料口
22、观察活门

四、TD75型皮带输送机外形尺寸对照表：

带宽B（mm）		500	650	800	1000	1200	1400
机身宽度mm	头架	1000-1010	1150-1160	1410-1470	1610-1630	1860-1880	2120-2130
	螺旋拉紧尾架	800	960	1180	1410	1660	1860
	中间架B1	870	1020	1220	1440	1690	1860
带面高mm	头轮H	800-2290	800-2315	800-2400	935-2500	950-2500	100-2500
	尾轮H1	800	800	800	1000	1000	1000
	中间段H2	800	800	800-1000	1000-1200	1000	1200
